Gewindegetriebe mit innenliegender Führung
|
|
Gewindetriebe mit innenliegender F�hrung |
Gewindetriebe Modline

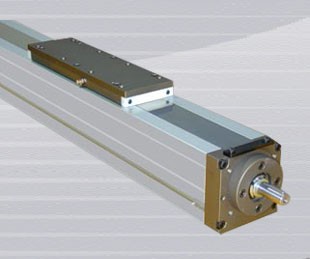

Äußerst robuste, geschützte Gewindetriebe mit innenliegender Führung, wahlweise mit Kugelgewinde- oder Trapezgewindetrieb, schwerer oder leichter Kugelumlaufführung. Spindelabstützung bei hohen Spindeldrehzahlen.
Technische Daten:
-max. Verfahrgeschwindigkeit: 1 m/s
-Wiederholgenauigkeit bis: +/- 0,05 mm
-Hublänge max.: 5.150 mm
MVR = mit Kugelgewindespindel und Rollenführung
MVS = mit Kugelgewindespindel und Kugelumlaufführung, schwere Ausführung
MTR = Trapezgewindespindel und Rollenführung
MVL = mit Kugelgewindespindel und Kugelumlaufführung, leichte Ausführung
TVS = mit Kugelgewindespindel und außenliegender Kugelumlaufführung
MVS = mit Kugelgewindespindel und Kugelumlaufführung, schwere Ausführung
MTR = Trapezgewindespindel und Rollenführung
MVL = mit Kugelgewindespindel und Kugelumlaufführung, leichte Ausführung
TVS = mit Kugelgewindespindel und außenliegender Kugelumlaufführung
Innenliegende Rollenführung
| Typ |
v max. [m/s] |
a max. [m/s²] |
Spindel- durchmesser [mm] |
Spindel- steigung [mm] |
Wiederhol- genauigkeit [mm] |
Hub max. [mm] |
Profil- querschnitt [mm] |
dwg | dxf | step | |
| MVR-105 | 1,0 | 5 | 25 | 5, 10, 25, 50 | +/- 0,1 | 4.550 / 5.150 | 105 x 105 |
|
|
|
|
| MTR-105 | 0,37 | 2 | 24 | 5, 10, 25 | +/- 0,25 | 4.550 / 5.150 | 105 x 105 |
|
|
|
|
Innenliegende Kugelumlaufführung
| Typ |
v max. [m/s] |
a max. [m/s²] |
Spindel- durchmesser [mm] |
Spindel- steigung [mm] |
Wiederhol- genauigkeit [mm] |
Hub max. [mm] |
Profil- querschnitt [mm] |
dwg | dxf | step | |
| MVS-105 | 1,0 | 5 | 25 | 5, 10, 25, 50 | +/- 0,1 | 4.550 / 5.150 | 105 x 105 |
|
|
|
|
| MVL-105 | 1,0 | 5 | 25 | 5, 10, 25, 50 | +/- 0,25 | 4.550 / 5.150 | 105 x 105 |
|
|
|
|
