Flansch-Linearkugellager LME(F/K)

Flansch-Linearkugellager

LME (F/K)

Mantel Stahl

Kunststoffkäfig


dwg	dxf	pdf

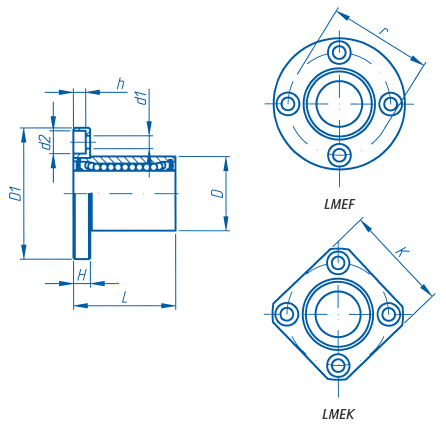

	Abmessungen						Tragzahlen					Gewicht

Art. Nr.	Ød [mm]	ØD [mm]	L [mm]	D1 [mm]	H [mm]	h [mm]	d1 [mm]	d2 [mm]	r (mm)	K [mm]	[N] dynamisch	[N] statisch	[kg]

LME(F/K) - 08	8	16	25	32	5	3,3	3,4	6,5	24	25	270	410	0,04

LME(F/K) - 12	12	22	32	42	6	4,4	4,5	8	32	32	520	790	0,09

LME(F/K) - 16	16	26	36	46	6	4,4	4,5	8	36	35	590	910	0,12

LME(F/K) - 20	20	32	45	54	8	5,4	5,5	9,5	43	42	880	1400	0,19

LME(F/K) - 25	25	40	58	62	8	5,4	5,5	9,5	51	50	1000	1600	0,34

LME(F/K) - 30	30	47	68	76	10	6,5	6,6	11	62	60	1600	2800	0,55

LME(F/K) - 40	40	62	80	98	13	8,6	9	14	80	75	2200	4100	1,21

LME(F/K) - 50	50	75	100	112	13	8,6	9	14	94	88	3900	8100	1,76

LME(F/K) - 60	60	90	125	134	18	10,8	11	17,5	112	106	4800	10200	3,24

Die Tragzahlen gelten nur bei Einsatz von gehärteten und geschliffenen Wellen

Bestellbeispiel

LMEF -	Ø -	UU -

		U = einseitig gedichtet, UU = beidseitig gedichtet
	Wellendurchmesser
Linearkugellager
LMEF = Rundflansch
LMEK = Quadratflansch
